　　，BOM。软件方案包含源代码以及Hex（Bin）文件。相关外壳也提供的现成的购买链接。理解后可以直接打样制作，文末提供了整体方案的

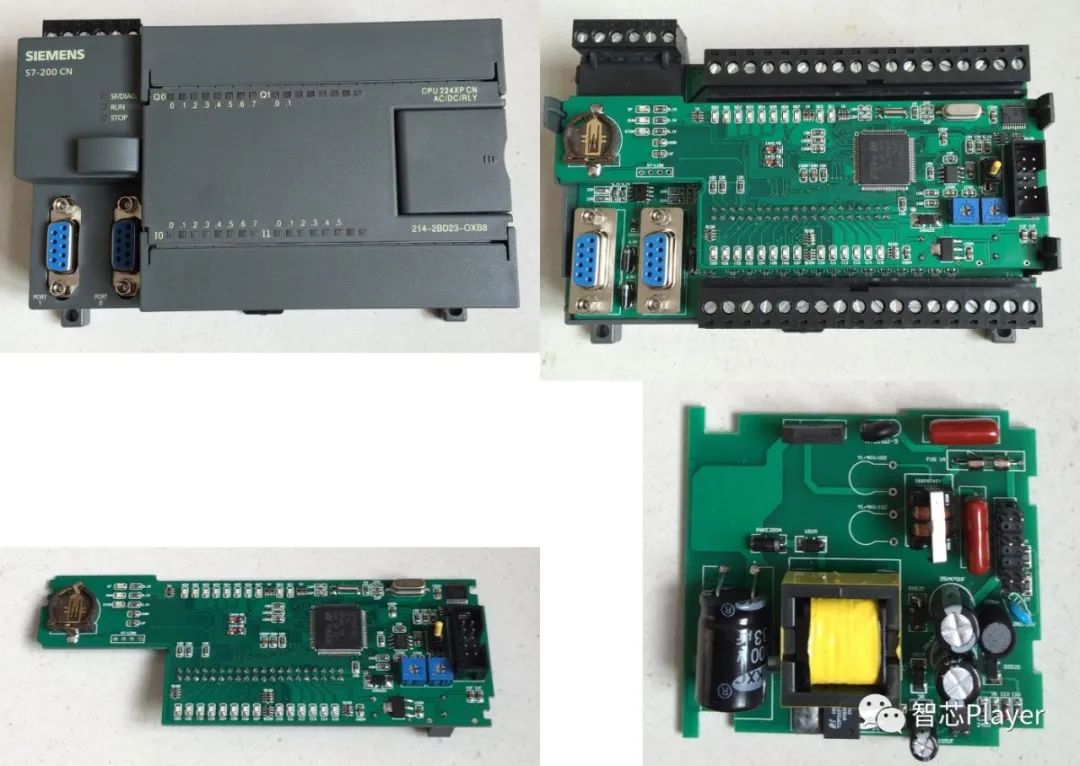

　　整套方案硬件部分共3块板子，包括CPU主板，采用STM32F103VCT6作为主处理器。还有继电器板以及电源板，外观尺寸匀按照公版的外壳的结构来设计，方便安装。

　　CPU主板采用的是采用STM32F103VCT6作为主处理器。包含一些列指示LED灯，JTAG下载口，纽扣电池等。双层板，Altium Designer工程文件k8凯发，原理图Sch文件，PCB文件以及BOM。上图作了一些简单展示。

　　继电器板包含一些列IO电路，通过光耦去控制继电器，继电器是24V供电。双层板，Altium Designer工程文件，原理图Sch文件，PCB文件以及BOM。上图作了一些简单展示。

　　电源板是整机电源输入，k8凯发天生赢家一触即发市电AC输入24VDC输出。很可惜方案中缺失了原理图Sch文件，只包含了PCB文件，BOM文件。但是其电路很简单，通过BOM以及PCB文件逆向出原理图应该很简单，如果不需要理解原理直接用PCB打样即可。

　　软件方案包含了工程文件，无需自己再搭建工程。k8凯发天生赢家一触即发用的IDE是MDK，小编给大家编译了一下，没有错误可以直接运行。除此之外还包含了模拟仿真，可以做调试参考用。
