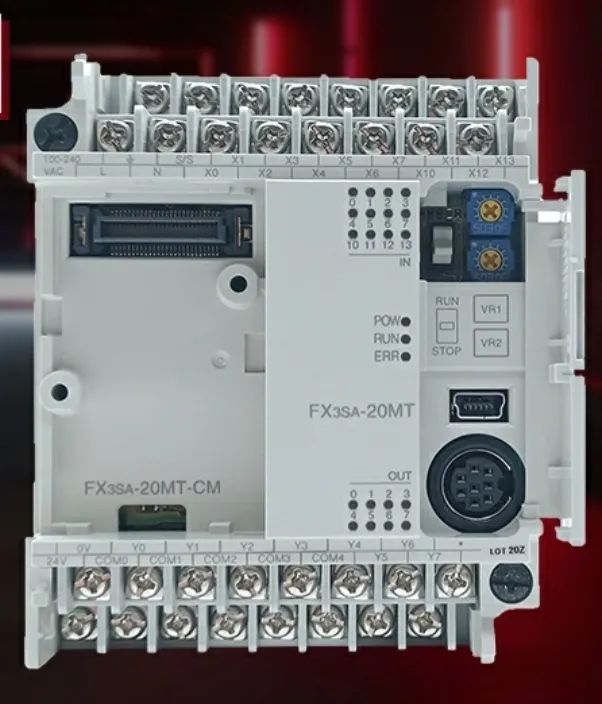

维修PLC电路，可以不了解PLC的程序，但一定要了解PLC的外部接线PLC输入接线MT为例，输入端L、N、PE端子接入电源与地线接线端子为开关量输入信号。

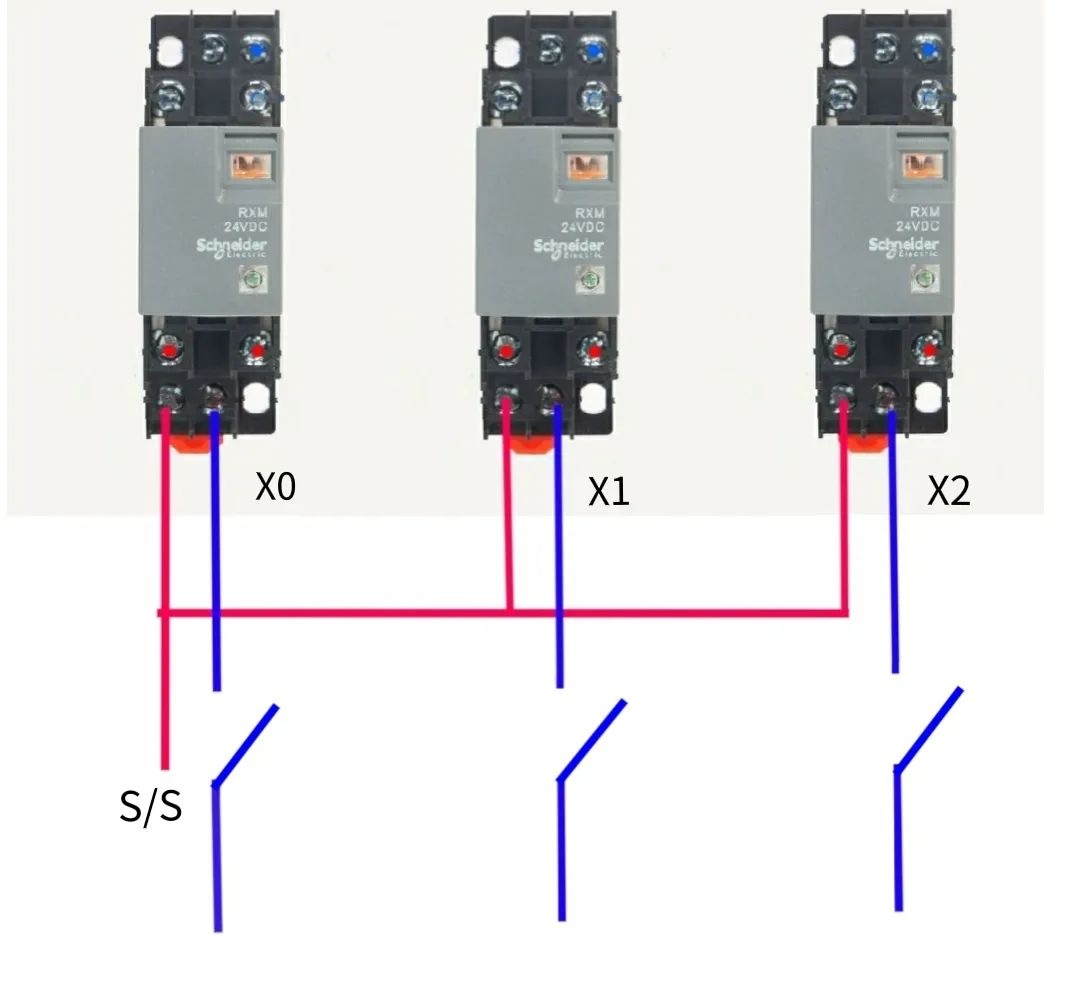

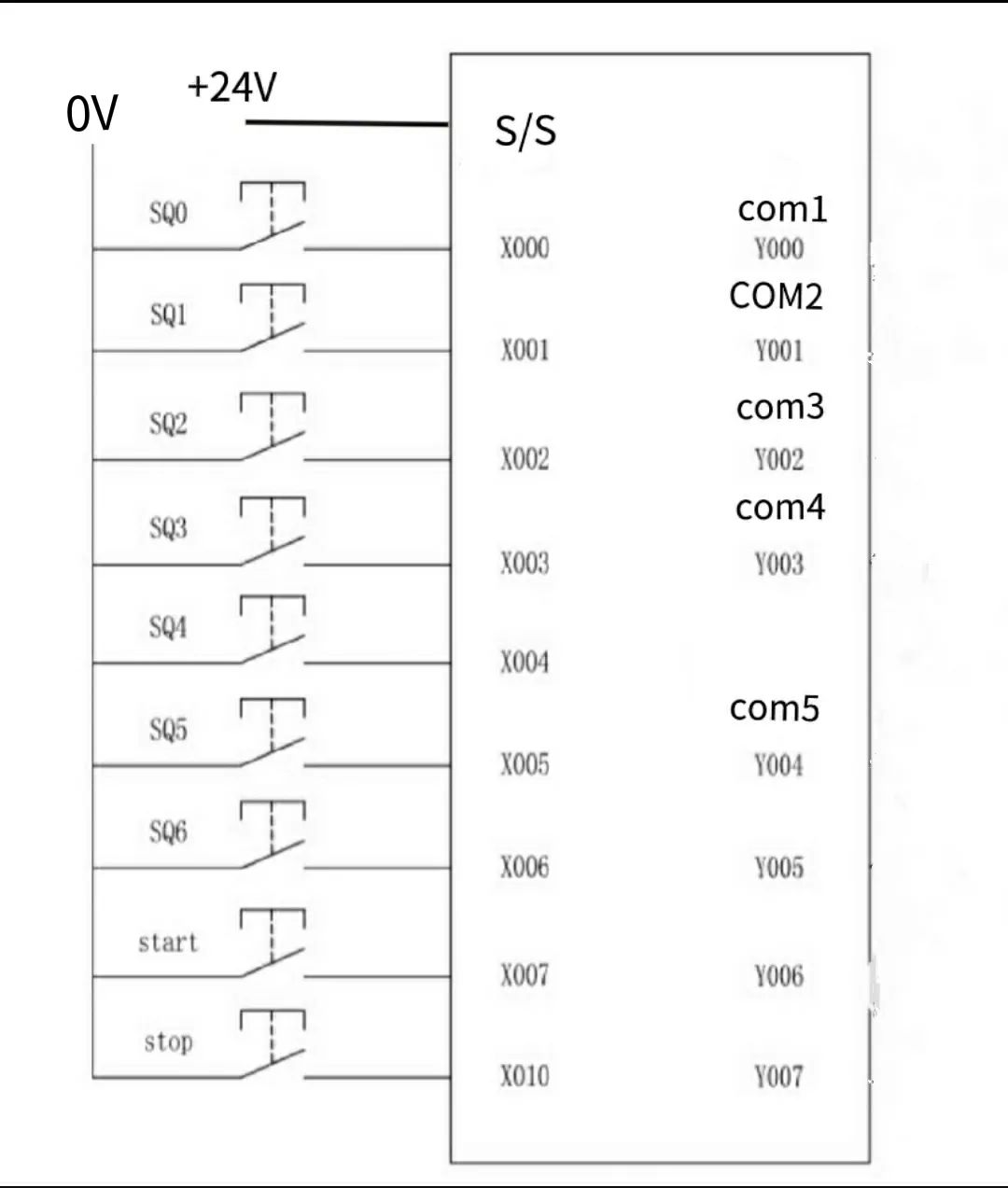

PLC输入端接线之间的关系。当S/S接入+24V信号时，通过开关给X0端子通入0V信号，S/S与X0之间产生DC24V电压，X0指示灯亮，给PLC程序传送输入信号。
当S/S端接入+24V信号，开关必须给X0-X13端子输入0V信号，使用三线制感应开关、接近开关时必须使用NPN型号开关，输出为0V信号。
当S/S端接入0V信号时，开关必须给X0-X13端输入+24信号，使用三线制感应开关、接近开关时必须使用PNP型号开关，输出为+24V信号。

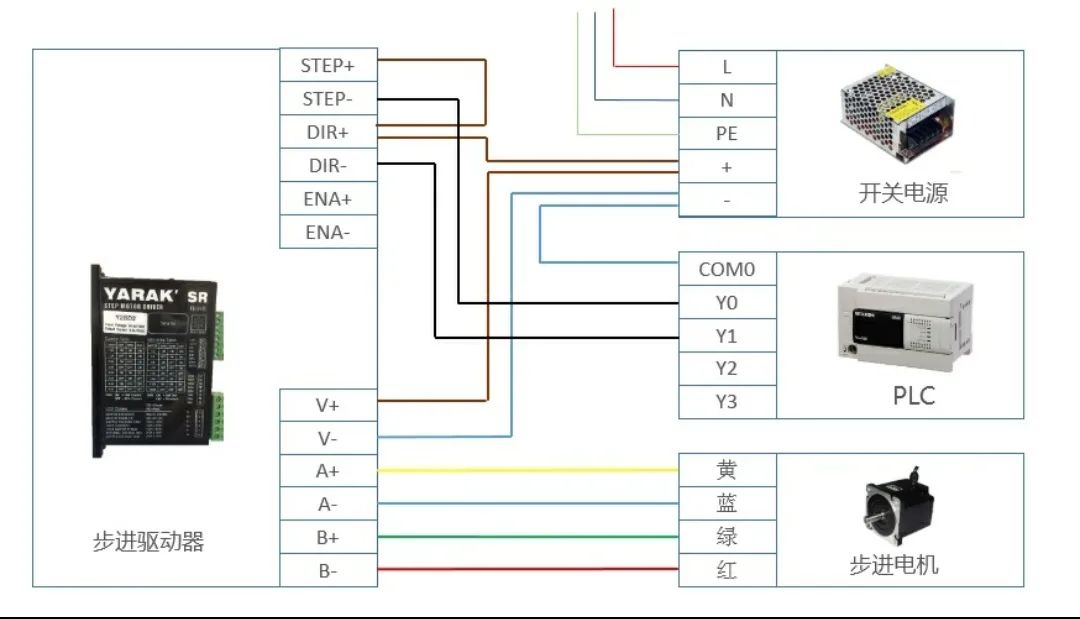

在PLC的输出端会有明显的分隔线，将PLC的输出端分成一组一组，FX3SA-20MT输出端分成五组，com1与Y0、com2与Y1、com3与Y2、com4与Y3、com5与Y4-Y7,com5是Y4-Y7的公共端。
com1与Y0之间是开关之间的关系，与中间继电器的常开触点很像，当com1接入+24V信号，PLC输出信号Y0时，Y0的指示灯亮，com1与Y0导通，Y0输出+24V信号。
FX3SA-20MT为晶体管输出，输出控制电压一般为直流24V，当需要输出交流220电压时可以选择继电器、晶闸管输出的PLC。

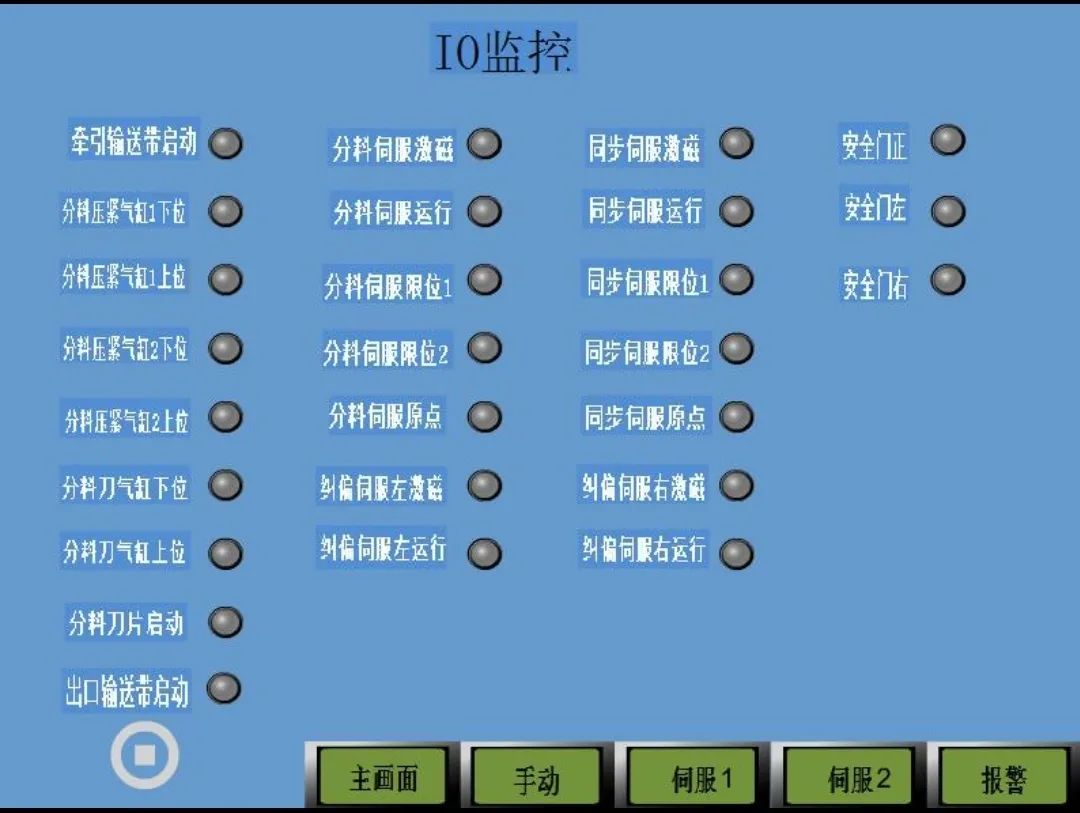

当了解PLC如何接线以后，维修PLC电路，先了解设备的工艺流程，设备初始状态下，观察PLC控制器上的指示灯查看plc输入输出在什么状态，当PLC电路配备触摸屏时，可以在触摸屏上观察I/O点，来了解PLC输入、输出状态。当满足多少输入信号后，机器才可以正常启动，当机器需要下一步动作时，哪一个输入开关信号要导通。
1.PLC电路最常见故障，为输入信号故障。开关的损坏与机械方面没有运动到固定位置，导致开关无法向PLC程序传递信号，引起故障。
2.输出端故障，PLC的输出端一般接继电器、接触器。当PLC发出输出信号时，输出指示灯亮，却无输出时，可以测量输出电压与接触器、继电器线圈电压值。常见故障有接触器、继电器损坏，电线断路，PLC触点损坏。
PLC触点的损坏也是PLC的常见故障，当PLC有多余的触点时，可以在PLC程序中帮损坏的触点更改成多余的触点（网上这方面的教程有很多）。帮已损坏触点下的电线，接到多余的触点下。注意每个触点的电压，如电压值不一致，可以用中间继电器进行转换。当然PLC也可以拆下进行委外维修，标明故障现象。
3.PLC程序的故障，程序故障在日常维修中并不常见，很少发生，以前老式的PLC容易电池没电导致PLC程序丢失，可以更换电池后，从同样设备中导出程序再导入丢失程序的PLC中。
